НАЗНАЧЕНИЕ

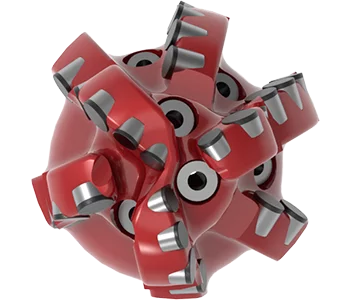

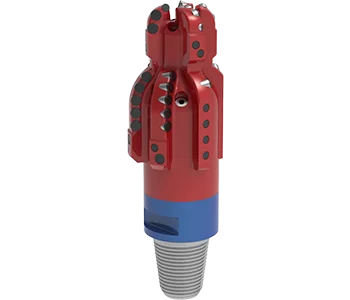

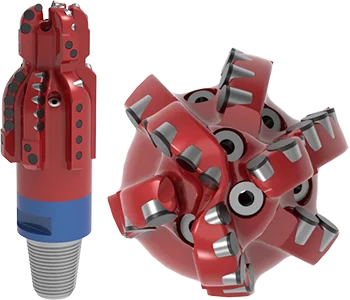

Долото бицентричное PDC предназначено для бурения нефтяных и газовых скважин в породах средней твердости с пропластками твердых с одновременным расширением ствола скважины.

РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ

  • 120,6х136,0 1
  • TSDB 2
  • 6 3
  • 13 4
  • MH 5
  • S01 6
  • (S59) 7
  • 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
  • 2. Продуктовая линия
  • 3. Количество лопастей
  • 4. Размер резца
  • 5. Область применения
  • 6. Номер конструкции изделия
  • 7. Код IADC

  • Таблица со всеми вариантами
  • Конструктивные особенности
  • Справочная информация
Таблица со всеми вариантами
№ п/n Обозначение конструкции Номер модели Присоединительная резьба Количество и диаметр насадок Информ-листы
по ГОСТ 1 по API
1 114,0х132,0 TSDВ 613MН S79 3-76 2 7/8 6 шт. (постоянные) Открыть
2 114,0х132,0 TSDВ 613MН S114 3-76 2 7/8 6 шт. (постоянные) Открыть
3 120,6х132,0 TSDВ 613MН S180 3-76 2 7/8 6 шт. (постоянные) Открыть
4 120,6х132,0 TSDВ 613M S200 3-76 2 7/8 6 шт. (постоянные) Открыть
5 120,6х136,5 TSDВ 610MН S58 3-76 2 7/8 5 шт. (постоянные) Открыть
6 120,6х136,0 TSDВ 613MН S59 3-76 2 7/8 6 шт. (постоянные) Открыть
7 120,6х136,0 TSDВ 613MН S59-01 3-76 2 7/8 6 шт. (постоянные) Открыть
8 120,6х141,0 TSDВ 613MН S133 3-76 2 7/8 6 шт. (постоянные) Открыть
9 120,6х142,9 TSDВ 610MН S55 3-76 2 7/8 5 шт. (постоянные) Открыть
Конструктивные особенности
Долото 114х132 TSDВ 613MН S79

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 8-12
Частота вращения, об/мин 60-200
alt
Долото 114х132 TSDВ 613MН S114

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 6
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин 150-180
alt
Долото 120,6х132,0 TSDВ 613MН S180

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 4-8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин 60-180
alt
Долото 120,6х136,5 TSDВ 610MН S58

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 8-12
Частота вращения, об/мин 60-200
alt
Долото 120,6х136,0 TSDВ 613MН S59

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 6
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин 150-180
alt
Долото 120,6х136,0 TSDВ 613MН S59-01

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 6
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин 150-180
alt
Долото 120,6х141,0 TSDВ 613MН S133

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 6
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин 150-180
alt
Долото 120,6х142,9 TSDВ 610MН S55

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 8-12
Частота вращения, об/мин 60-200
alt
Долото 120,6х132,0 TSDВ 613M S200

Конструкция долота позволяет осуществлять бурение с одновременным расширением ствола скважины. Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 6
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 180
alt
Справочная информация
1. Долота и головки бурильные PDC имеют конструктивные группы по продуктовым линиям:
  • TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
  • TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
  • TSDC — долото для проработки и калибрования скважин;
  • TSDK — долото для зарезки ствола в необсаженной скважине;
  • TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
2. Диаметры используемых резцов PDC: 8 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
3. Классификация долот PDC по коду IADC:
Тип корпуса Плотность прекрытия резцов Диаметр резцов, мм Тип профиля долота
M Матричный корпус 1 25%-50% (мягкие породы) 2 16,19.22 1 плоский
2 50%-75% (мягкие породы) 3 10,13 2 короткий
S Стальной корпус 3 75%-90% (средние породы) 3 средний
4 Свыше 90% (средние твердые породы) 4 длинный
4. Насадки сменные:
5. Область применения:
  • S — мягкие породы;
  • SM — мягкие породы с пропластками средней твердости;
  • M — породы средней твердости;
  • MH — породы средней твердости с пропластками твердых.
Серия ТС22
Тип насадки ТС22-7 ТС22-8 ТС22-9 ТС22-10 ТС22-11 ТС22-12 ТС22-13 ТС22-14 ТС22-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС27
Тип насадки ТС27-9 ТС27-10 ТС27-11 ТС27-12 ТС27-13 ТС27-14 ТС27-15 ТС27-16 ТС27-18 ТС27-20
Проходной диаметр,мм 7,1 7,9 8,7 9,5 10,3 11.1 11.9 12,7 14,3 15.9
Серия ТС39
Тип насадки ТС39-12 ТС39-13 ТС39-14 ТС39-15 ТС39-16 ТС39-18 ТС39-20 ТС39-22 ТС39-24 ТС39-26
Проходной диаметр,мм 9,5 10,3 11.1 11.9 12,7 14,3 15.9 17,5 19,1 20,6
Серия ТС0101
Тип насадки ТС0101-7 ТС0101-8 ТС0101-9 ТС0101-10 ТС0101-11 ТС0101-12 ТС0101-13 ТС0101-14 ТС0101-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС0121
Тип насадки ТС0101-17 ТС0101-18 ТС0101-19
Проходной диаметр,мм 17 18 19
7. Конструктивные особенности:
Активные калибрующие резцы

Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.

Дополнительный ряд алмазного вооружения PDC

Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.

Антивибрационная защита долота

Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.

Резцы обратной проработки

Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.

Опорные вставки

Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.

На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
