Серия долот с двухрядным вооружением: MACHETE

Оставить заявку
alt
alt
alt

НАЗНАЧЕНИЕ

Серия долот с двухрядным вооружением: MACHETE предназначена для бурения сплошным забоем вертикальных и наклонно-направленных нефтяных и газовых скважин в средних породах.

РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ

  • 215,9 1
  • TSD 2
  • 5 3
  • 16 4
  • MH 5
  • S333 6
  • (s333) 7
  • 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
  • 2. Продуктовая линия
  • 3. Количество лопастей
  • 4. Размер резца
  • 5. Область применения
  • 6. Номер конструкции изделия
  • 7. Код IADC

  • Таблица со всеми вариантами
  • Конструктивные особенности
  • 3D модель
  • Справочная информация
Таблица со всеми вариантами
№ п/n Обозначение конструкции Диаметр в дюймах Номер модели Присоединительная резьба Количество и диаметр насадок Информ-листы
по ГОСТ 1 по API
1 123,8 TSDP 513M 4 7/8 S326 3-76 2 7/8 5 шт. (постоянные) Открыть
2 142,9 TSDP 513M 5 5/8 S315 3-88 3 1/2 5 шт. (постоянные) Открыть
3 142,9 TSDP 61ЗМН 5 5/8 S327 3-88 3 1/2 6 шт. (постоянные) Открыть
4 146,0 TSDP 61ЗМН 5 3/4 S317 3-88 3 1/2 6 шт. (постоянные) Открыть
5 152,4 TSDP 51ЗМ 6 S328 3-88 3 1/2 5 шт. (постоянные) Открыть
6 152,4 TSDP 61ЗМH 6 S320 3-88 3 1/2 6 шт. (постоянные) Открыть
7 152,4 TSDP 61ЗМH 6 S329 3-88 3 1/2 6 шт. (постоянные) Открыть
8 165,1 TSDP 61ЗМH 6 1/2 S309 3-88 3 1/2 6 шт. (постоянные) Открыть
9 212,4 TSDP 816MH 8 3/8 S224 3-117 4 1/2 8 шт. (сменные и постоянные) Открыть
10 215,9 TSD 516MH 8 1/2 S333 3-117 4 1/2 7 шт. (сменные) Открыть
11 215,9 TSD 816MH 8 1/2 S42-02 3-117 4 1/2 8 шт. (сменные и постоянные) Открыть
12 215,9 TSDP 616MH 8 1/2 S06-04 3-117 4 1/2 6 шт. (сменные) Открыть
13 215,9 TSDP 616MH 8 1/2 S199 3-117 4 1/2 6 шт. (сменные) Открыть
14 215,9 TSDP 816MH 8 1/2 S222 3-117 4 1/2 8 шт. (сменные и постоянные) Открыть
15 219,1 TSD 616MH 8 5/8 S296-01 3-117 4 1/2 6 шт. (сменные) Открыть
16 220,7 TSDP 616MH 8 11/16 S301 3-117 4 1/2 6 шт. (сменные) Открыть
17 220,7 TSDP 816MH 8 11/16 S307 3-117 4 1/2 8 шт. (сменные и постоянные) Открыть
18 295,3 TSDP 516M 11 5/8 S302 3-152 6 5/8 8 шт. (сменные) Открыть
19 295,3 TSDP 516MH 11 5/8 S283-01 3-152 6 5/8 8 шт. (сменные) Открыть
20 393,7 TSDP 816MH 15 1/2 S220 3-177 7 5/8 8 Открыть
21 555 TSDP 816MH 21 27/32 S219 3-177 7 5/8 8 Открыть
Конструктивные особенности

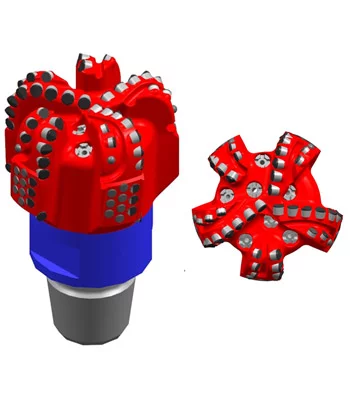

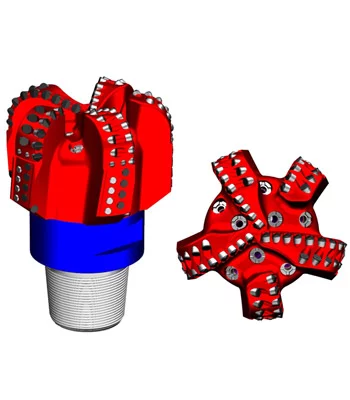

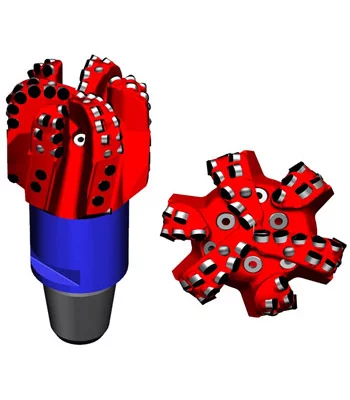

Долото 123,8 TSDP 513M S326

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC резцов премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 250
alt

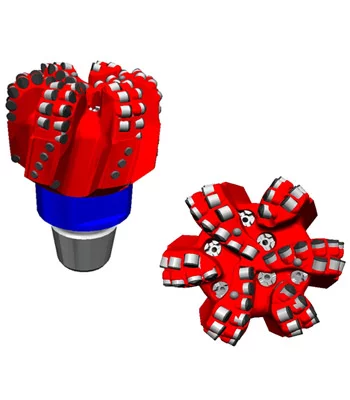

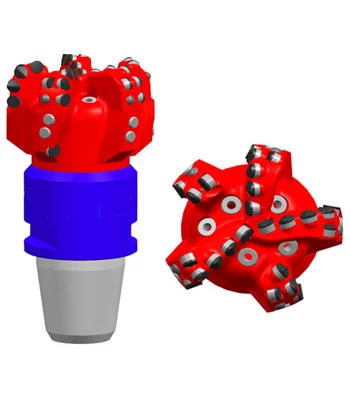

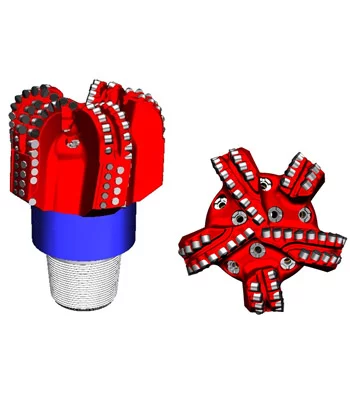

Долото 142,9 TSDP 513M S315

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt

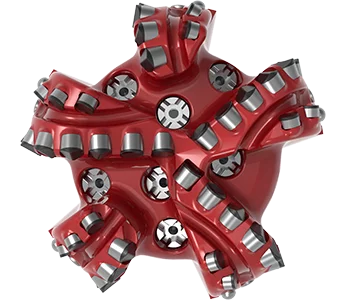

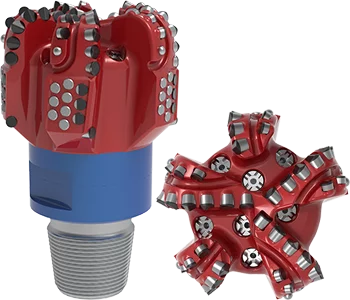

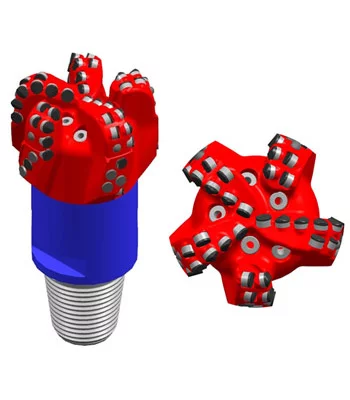

Долото 142,9 TSDP 613MН S327

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки и применение PDC резцов премиум класса на режущей части долота повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC и TSP вставками.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-20
Частота вращения, об/мин до 250
alt

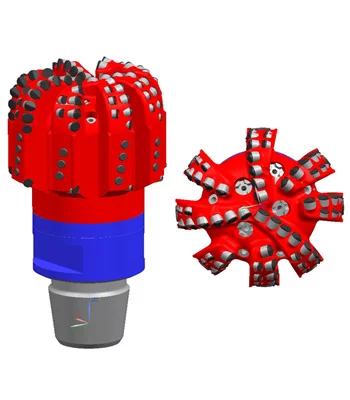

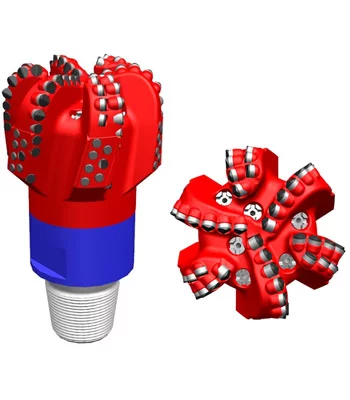

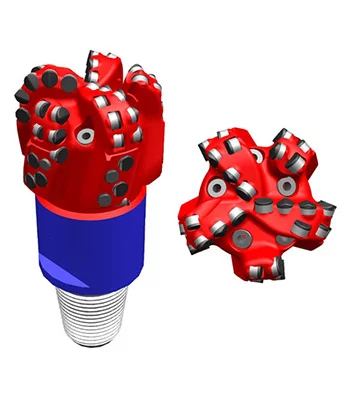

Долото 146,0 TSDP 613MН S317

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt

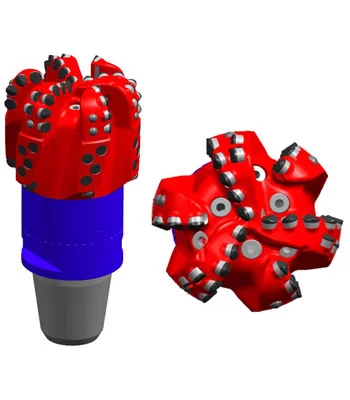

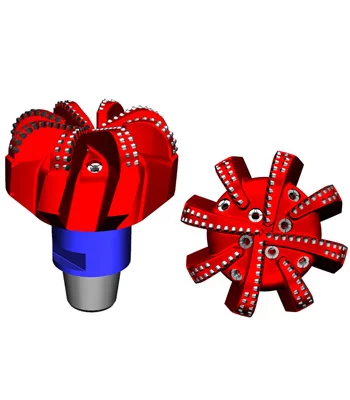

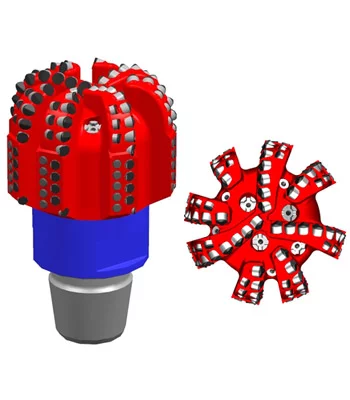

Долото 152,4 TSDP 513M S328

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC резцов премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt

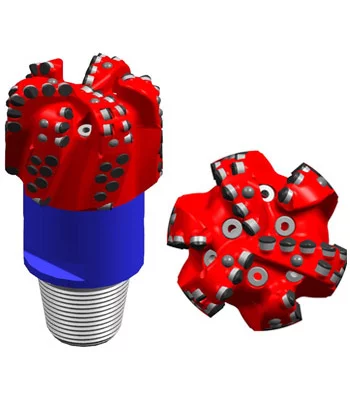

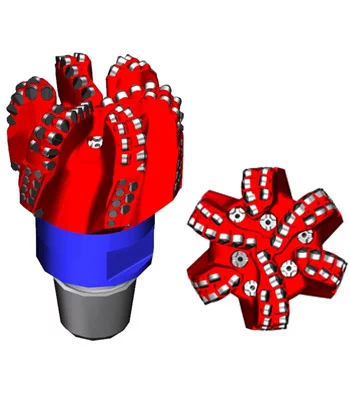

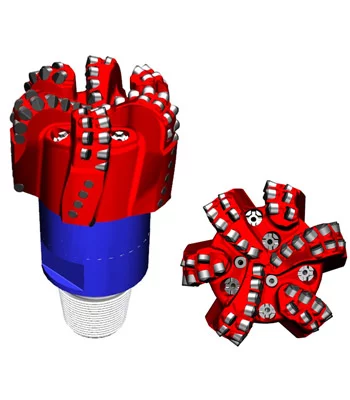

Долото 152,4 TSDP 613MН S320

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt

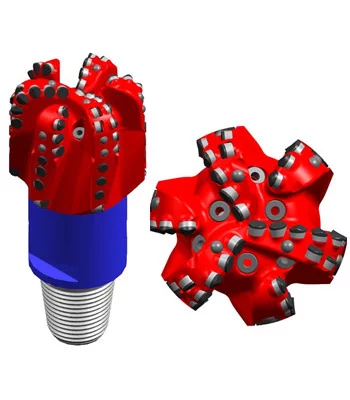

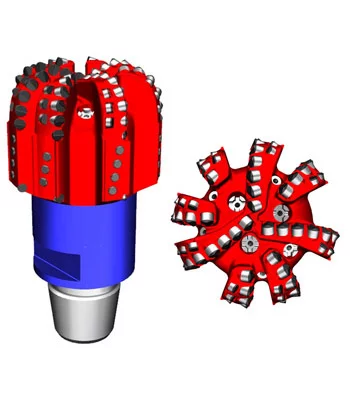

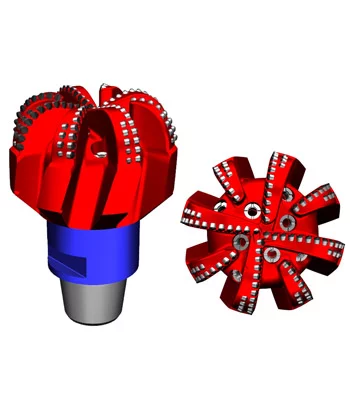

Долото 152,4 TSDP 613MН S329

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC резцов премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 4-8
Расход промывочной жидкости, л/с 14-20
Частота вращения, об/мин до 250
alt

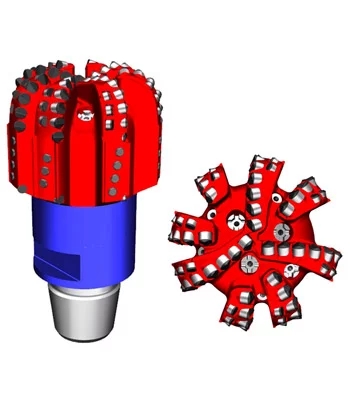

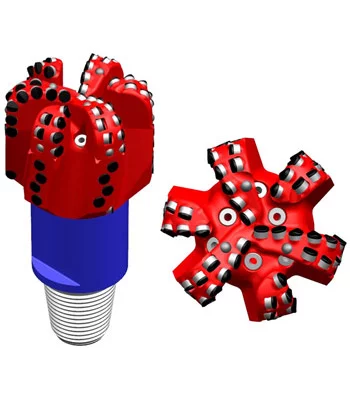

Долото 165,1 TSDP 613MН S309

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC резцов премиум класса на режущей части долота повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt
Долото 212,4 TSDP 816MН S224

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 16
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSD 516MН S333

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC резцов премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость. Защита калибрующей части осуществляется резцами PDC

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSD 816MН S42-02

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSDP 616MH S06-04

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSDP 616MH S199

Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие подрезающих резцов для обратной проработки, применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 16
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 215,9 TSDP 816MH S222

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 16
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 219,1 TSD 616MH S296-01

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC резцов премиум класса на режущей части долота, второго ряда вооружения и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 220,7 TSDP 616MH S301

Применение PDC резцов премиум-класса специальной формы на режущей части долота, наличие второго ряда вооружения, подрезающих резцов для обратной проработкии и специальной наплавки корпуса повышают его износостойкость. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 16
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 220,7 TSDP 816MH S307

Применение PDC резцов премиум-класса специальной формы на режущей части долота, наличие второго ряда вооружения, подрезающих резцов для обратной проработкии и специальной наплавки корпуса повышают его износостойкость. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин до 250
alt
Долото 295,3 TSDP 516M S302

Применение PDC резцов премиум-класса специальной формы на режущей части долота, наличие второго ряда вооружения, подрезающих резцов для обратной проработкии и специальной наплавки корпуса повышают его износостойкость. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 48-65
Частота вращения, об/мин до 250
alt
Долото 295,3 TSDP 516MH S283-01

Применение PDC резцов премиум-класса специальной формы на режущей части долота, наличие второго ряда вооружения, подрезающих резцов для обратной проработкии и специальной наплавки корпуса повышают его износостойкость. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует долото на забое.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 18
Расход промывочной жидкости, л/с 48-65
Частота вращения, об/мин до 250
alt
Долото 393,7 TSDP 816MH S220

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 22
Расход промывочной жидкости, л/с 55-70
Частота вращения, об/мин до 250
alt
Долото 555 TSDP 816MH S219

Геометрия лопастей облегчает вынос шлама с забоя и стабилизирует долото на забое. Наличие в калибрующей части долота алмазных вставок PDC увеличивает стойкость конструкции. Применение PDC зубков премиум класса на режущей части долота и специальной наплавки корпуса повышают его износостойкость.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 22
Расход промывочной жидкости, л/с 55-70
Частота вращения, об/мин до 250
alt
3D модель
Справочная информация
1. Долота и головки бурильные PDC имеют конструктивные группы по продуктовым линиям:
  • TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
  • TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
  • TSDC — долото для проработки и калибрования скважин;
  • TSDK — долото для зарезки ствола в необсаженной скважине;
  • TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
2. Диаметры используемых резцов PDC: 8 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
3. Классификация долот PDC по коду IADC:
Тип корпуса Плотность прекрытия резцов Диаметр резцов, мм Тип профиля долота
M Матричный корпус 1 25%-50% (мягкие породы) 2 16,19.22 1 плоский
2 50%-75% (мягкие породы) 3 10,13 2 короткий
S Стальной корпус 3 75%-90% (средние породы) 3 средний
4 Свыше 90% (средние твердые породы) 4 длинный
4. Насадки сменные:
5. Область применения:
  • S — мягкие породы;
  • SM — мягкие породы с пропластками средней твердости;
  • M — породы средней твердости;
  • MH — породы средней твердости с пропластками твердых.
Серия ТС22
Тип насадки ТС22-7 ТС22-8 ТС22-9 ТС22-10 ТС22-11 ТС22-12 ТС22-13 ТС22-14 ТС22-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС27
Тип насадки ТС27-9 ТС27-10 ТС27-11 ТС27-12 ТС27-13 ТС27-14 ТС27-15 ТС27-16 ТС27-18 ТС27-20
Проходной диаметр,мм 7,1 7,9 8,7 9,5 10,3 11.1 11.9 12,7 14,3 15.9
Серия ТС39
Тип насадки ТС39-12 ТС39-13 ТС39-14 ТС39-15 ТС39-16 ТС39-18 ТС39-20 ТС39-22 ТС39-24 ТС39-26
Проходной диаметр,мм 9,5 10,3 11.1 11.9 12,7 14,3 15.9 17,5 19,1 20,6
Серия ТС0101
Тип насадки ТС0101-7 ТС0101-8 ТС0101-9 ТС0101-10 ТС0101-11 ТС0101-12 ТС0101-13 ТС0101-14 ТС0101-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС0121
Тип насадки ТС0101-17 ТС0101-18 ТС0101-19
Проходной диаметр,мм 17 18 19
7. Конструктивные особенности:
Активные калибрующие резцы

Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.

Дополнительный ряд алмазного вооружения PDC

Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.

Антивибрационная защита долота

Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.

Резцы обратной проработки

Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.

Опорные вставки

Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.

На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
