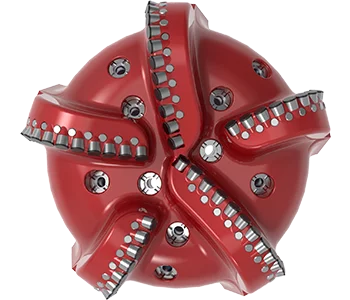

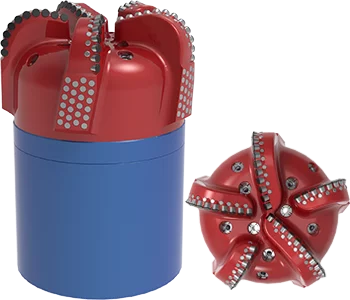

НАЗНАЧЕНИЕ
Предназначен для установки в нижней части обсадных труб и проработки нестабильных участков ствола скважины в процессе спуска обсадной колонны. После цементирования колонны разбуривается долотом PDC, которое используется для бурения следующей секции скважины.
РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ
- 393,7 1
- TSBRD 2
- 5 3
- 16 4
- M 5
- S338 6
- (S338) 7
- 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
- 2. Продуктовая линия
- 3. Количество лопастей
- 4. Размер резца
- 5. Область применения
- 6. Номер конструкции изделия
- 7. Код IADC
- Таблица со всеми вариантами
- Конструктивные особенности
- Справочная информация
№ п/n | Обозначение конструкции | Номер модели | Присоединительная резьба | Информ-листы | |
---|---|---|---|---|---|
по ГОСТ | по API | ||||
1 | 199,0 TSBRD 516M | S282 | БТС, CWB | Открыть | |
2 | 290,0 TSBRD 613M | S312 | по требованию заказчика | Открыть | |
3 | 295,3 TSBRD 516MH | S337 | по требованию заказчика | Открыть | |
4 | 393,7 TSBRD 516M | S338 | по требованию заказчика | Открыть | |
5 | 490,0 TSBRD 419M | S348 | по требованию заказчика | Открыть |
Башмак имеет стальной корпус и бронзовую центральную разбуриваемую часть. PDC резцы устанавливаемые на разбуриваемую часть башмака, уменьшенной высотой и диаметром и состоят из градиентного сплава, что упрощает разрушение центральной части башмака при разбуривании. Наличие специальной наплавки калибрующей части повышают ее износостойкость.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ: | |
---|---|
Осевая нагрузка, т | до 10 |
Расход промывочной жидкости, л/с | 25-42 |
Частота вращения, об/мин | до 70 |
![alt](/upload/machaon/pagespeed/iblock/3a8/mb137iffqft8foh7z32o5iih0i8lgw3u.jpg.webp)
Башмак имеет разбуриваемый корпус из бронзового сплава. Профиль лопастей башмака с набором вооружения обеспечивает повышенные антизарезные характеристики с возможностью прохождения сложных участков без потери направления ствола. Наличие твердосплавных зубков на калибрующей части повышают ее износостойкость.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ: | |
---|---|
Осевая нагрузка, т | до 8 |
Расход промывочной жидкости, л/с | 42-65 |
Частота вращения, об/мин | до 80 |
![alt](/upload/machaon/pagespeed/iblock/f69/r0m6kvz4yh8oof952r1comljo0p91too.jpg.webp)
Башмак имеет разбуриваемый корпус из бронзового сплава. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует работу башмака при бурении. Наличие твердосплавных зубков на калибрующей части повышают ее износостойкость.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ: | |
---|---|
Осевая нагрузка, т | до 8 |
Расход промывочной жидкости, л/с | 48-65 |
Частота вращения, об/мин | до 80 |
![alt](/upload/machaon/pagespeed/iblock/3d6/q1jt2bj1d0kpdpk0w4rqiflhm6oflwx7.jpg.webp)
Башмак имеет разбуриваемый корпус из бронзового сплава. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует работу башмака при бурении. Наличие твердосплавных зубков на калибрующей части повышают ее износостойкость.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ: | |
---|---|
Осевая нагрузка, т | до 8 |
Расход промывочной жидкости, л/с | 48-65 |
Частота вращения, об/мин | до 80 |
![alt](/upload/machaon/pagespeed/iblock/8f1/llo3ig60u4fb0022xjl4zz1r1jhqerk1.jpg.webp)
Башмак имеет разбуриваемый корпус из бронзового сплава. Геометрия лопастей и использование спирального калибра облегчает вынос шлама с забоя и стабилизирует работу долота при бурении. Наличие твердосплавных и PDC зубков на калибрующей части повышают ее износостойкость.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ: | |
---|---|
Осевая нагрузка, т | до 8 |
Расход промывочной жидкости, л/с | до 90 |
Частота вращения, об/мин | до 80 |
![alt](/upload/machaon/pagespeed/iblock/10c/50iqtk38kcefcspkr3cx18i1q8oxb05h.jpg.webp)
- TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
- TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
- TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
- TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
- TSDC — долото для проработки и калибрования скважин;
- TSDK — долото для зарезки ствола в необсаженной скважине;
- TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
![](/local/templates/trajectory/_markup/img/static/product-info/01.jpg)
Тип корпуса | Плотность прекрытия резцов | Диаметр резцов, мм | Тип профиля долота | ||||
---|---|---|---|---|---|---|---|
M | Матричный корпус | 1 | 25%-50% (мягкие породы) | 2 | 16,19.22 | 1 | плоский |
2 | 50%-75% (мягкие породы) | 3 | 10,13 | 2 | короткий | ||
S | Стальной корпус | 3 | 75%-90% (средние породы) | 3 | средний | ||
4 | Свыше 90% (средние твердые породы) | 4 | длинный |
![](/local/templates/trajectory/_markup/img/static/product-info/02.jpg)
- S — мягкие породы;
- SM — мягкие породы с пропластками средней твердости;
- M — породы средней твердости;
- MH — породы средней твердости с пропластками твердых.
Серия ТС22 | |||||||||
---|---|---|---|---|---|---|---|---|---|
Тип насадки | ТС22-7 | ТС22-8 | ТС22-9 | ТС22-10 | ТС22-11 | ТС22-12 | ТС22-13 | ТС22-14 | ТС22-15 |
Проходной диаметр,мм | 5,6 | 6,4 | 7,1 | 7,9 | 8,7 | 9,5 | 10,3 | 11.1 | 11.9 |
Серия ТС27 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Тип насадки | ТС27-9 | ТС27-10 | ТС27-11 | ТС27-12 | ТС27-13 | ТС27-14 | ТС27-15 | ТС27-16 | ТС27-18 | ТС27-20 |
Проходной диаметр,мм | 7,1 | 7,9 | 8,7 | 9,5 | 10,3 | 11.1 | 11.9 | 12,7 | 14,3 | 15.9 |
Серия ТС39 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Тип насадки | ТС39-12 | ТС39-13 | ТС39-14 | ТС39-15 | ТС39-16 | ТС39-18 | ТС39-20 | ТС39-22 | ТС39-24 | ТС39-26 |
Проходной диаметр,мм | 9,5 | 10,3 | 11.1 | 11.9 | 12,7 | 14,3 | 15.9 | 17,5 | 19,1 | 20,6 |
Серия ТС0101 | |||||||||
---|---|---|---|---|---|---|---|---|---|
Тип насадки | ТС0101-7 | ТС0101-8 | ТС0101-9 | ТС0101-10 | ТС0101-11 | ТС0101-12 | ТС0101-13 | ТС0101-14 | ТС0101-15 |
Проходной диаметр,мм | 5,6 | 6,4 | 7,1 | 7,9 | 8,7 | 9,5 | 10,3 | 11.1 | 11.9 |
Серия ТС0121 | |||
---|---|---|---|
Тип насадки | ТС0101-17 | ТС0101-18 | ТС0101-19 |
Проходной диаметр,мм | 17 | 18 | 19 |
![](/local/templates/trajectory/_markup/img/static/design-feature/01.png)
Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.
![](/local/templates/trajectory/_markup/img/static/design-feature/02.png)
Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.
![](/local/templates/trajectory/_markup/img/static/design-feature/03.png)
Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.
![](/local/templates/trajectory/_markup/img/static/design-feature/04.png)
Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.
![](/local/templates/trajectory/_markup/img/static/design-feature/05.png)
Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.
На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
