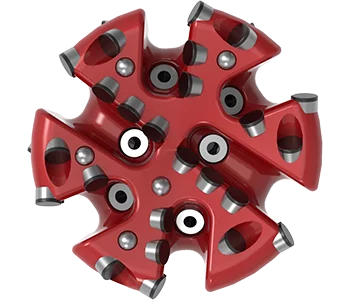

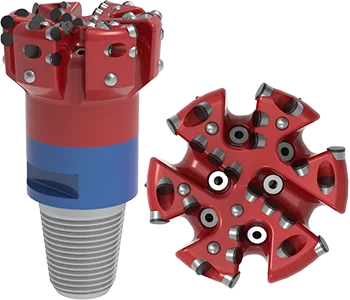

Серия зарезных долот: CHOPPER

Оставить заявку
alt
alt
alt

НАЗНАЧЕНИЕ

Долото предназначено для забуривания в боковую стенку ствола, а так же для разрушения цементного камня по всему сечению скважины при ремонтно-восстановительных работах с промывкой забоя водой или глинистым раствором.

РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ

  • 155,6 1
  • TSDK 2
  • 6 3
  • 13 4
  • MH 5
  • S06 6
  • (S136) 7
  • 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
  • 2. Продуктовая линия
  • 3. Количество лопастей
  • 4. Размер резца
  • 5. Область применения
  • 6. Номер конструкции изделия
  • 7. Код IADC

  • Таблица со всеми вариантами
  • Конструктивные особенности
  • Справочная информация
Таблица со всеми вариантами
№ п/n Обозначение конструкции Диаметр в дюймах Номер модели Присоединительная резьба Количество и диаметр насадок Информ-листы
по ГОСТ 1 по API
1 123,8 TSDK 613MH 4 7/8 S52 3-76 2 7/8 6 шт. (постоянные) Открыть
2 155,6 TSDК 613MH 6 1/8 S136 3-88 3 1/2 6х9,5 (постоянные) Открыть
3 215,9 TSDК 613MН 8 1/2 S31 3-117 4 1/2 6х11,1 (постоянные) Открыть
4 222,3 TSDК 613MН 8 3/4 S231 3-117 4 1/2 6х11,1 (постоянные) Открыть
Конструктивные особенности
Долото 123,8 TSDК 613MН S52

Применение PDC резца премиум-класса на режущей части, специальной наплавки корпуса долота повышают его износостойкость. Калибрующая часть лопастей долота имеет внутренний угол наклона, что обеспечивает ему повышенную управляемость при забуривании.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 250
alt
Долото 155,6 TSDК 613MH S136

Применение PDC резца премиум-класса на режущей части, специальной наплавки корпуса долота повышают его износостойкость. Калибрующая часть лопастей долота имеет внутренний угол наклона, что обеспечивает ему повышенную управляемость при забуривании.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 4-8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин 60-250
alt
Долото 215,9 TSDК 613MН S31

Применение PDC резца премиум-класса на режущей части, специальной наплавки корпуса долота повышают его износостойкость. Калибрующая часть лопастей долота имеет внутренний угол наклона, что обеспечивает ему повышенную управляемость при забуривании.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 14
Расход промывочной жидкости, л/с 24-40
Частота вращения, об/мин до 250
alt
Долото 222,3 TSDК 613MH S231

Применение PDC резца премиум-класса на режущей части, специальной наплавки корпуса долота повышают его износостойкость. Калибрующая часть лопастей долота имеет внутренний угол наклона, что обеспечивает ему повышенную управляемость при забуривании.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Справочная информация
1. Долота и головки бурильные PDC имеют конструктивные группы по продуктовым линиям:
  • TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
  • TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
  • TSDC — долото для проработки и калибрования скважин;
  • TSDK — долото для зарезки ствола в необсаженной скважине;
  • TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
2. Диаметры используемых резцов PDC: 8 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
3. Классификация долот PDC по коду IADC:
Тип корпуса Плотность прекрытия резцов Диаметр резцов, мм Тип профиля долота
M Матричный корпус 1 25%-50% (мягкие породы) 2 16,19.22 1 плоский
2 50%-75% (мягкие породы) 3 10,13 2 короткий
S Стальной корпус 3 75%-90% (средние породы) 3 средний
4 Свыше 90% (средние твердые породы) 4 длинный
4. Насадки сменные:
5. Область применения:
  • S — мягкие породы;
  • SM — мягкие породы с пропластками средней твердости;
  • M — породы средней твердости;
  • MH — породы средней твердости с пропластками твердых.
Серия ТС22
Тип насадки ТС22-7 ТС22-8 ТС22-9 ТС22-10 ТС22-11 ТС22-12 ТС22-13 ТС22-14 ТС22-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС27
Тип насадки ТС27-9 ТС27-10 ТС27-11 ТС27-12 ТС27-13 ТС27-14 ТС27-15 ТС27-16 ТС27-18 ТС27-20
Проходной диаметр,мм 7,1 7,9 8,7 9,5 10,3 11.1 11.9 12,7 14,3 15.9
Серия ТС39
Тип насадки ТС39-12 ТС39-13 ТС39-14 ТС39-15 ТС39-16 ТС39-18 ТС39-20 ТС39-22 ТС39-24 ТС39-26
Проходной диаметр,мм 9,5 10,3 11.1 11.9 12,7 14,3 15.9 17,5 19,1 20,6
Серия ТС0101
Тип насадки ТС0101-7 ТС0101-8 ТС0101-9 ТС0101-10 ТС0101-11 ТС0101-12 ТС0101-13 ТС0101-14 ТС0101-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС0121
Тип насадки ТС0101-17 ТС0101-18 ТС0101-19
Проходной диаметр,мм 17 18 19
7. Конструктивные особенности:
Активные калибрующие резцы

Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.

Дополнительный ряд алмазного вооружения PDC

Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.

Антивибрационная защита долота

Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.

Резцы обратной проработки

Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.

Опорные вставки

Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.

На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
