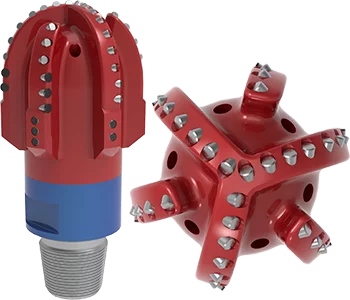

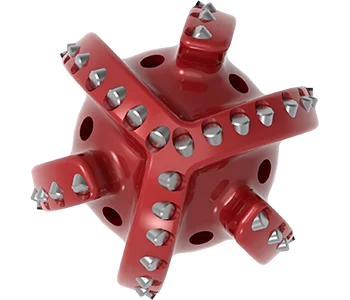

Антизарезные долота

Оставить заявку
alt
alt
alt

НАЗНАЧЕНИЕ

Долото предназначено для расширения и калибрования ствола скважины в малообразивных мягких и средних породах с промывкой забоя водой или глинистым раствором.

РАСШИФРОВКА НАЗВАНИЙ МОДЕЛЕЙ ДОЛОТ

  • 300,0 1
  • TSD 2
  • 6 3
  • 16 4
  • SM 5
  • S06 6
  • (S189) 7
  • 1. Номинальный наружный диаметр долота в мм. Для бицентричных долот указываются два диаметра через знак «х», первый диаметр - проходной, второй - диаметр расширения, для головок бурильных через дробь (/) указывается номинальный внутренний диаметр для керна.
  • 2. Продуктовая линия
  • 3. Количество лопастей
  • 4. Размер резца
  • 5. Область применения
  • 6. Номер конструкции изделия
  • 7. Код IADC

  • Таблица со всеми вариантами
  • Конструктивные особенности
  • Справочная информация
Таблица со всеми вариантами
№ п/n Обозначение конструкции Диаметр в дюймах Код IADC Присоединительная резьба Количество и диаметр насадок Информ-листы
по ГОСТ 1 по API
1 114 TSDС 613SM   S108 3-76 2 7/8 3 шт. (постоянные) Открыть
2 117,5 TSDС 610SM 4 5/8 S166 3-76 2 7/8 6 шт. (постоянные) Открыть
3 120,6 TSDС 610SM 4 3/4 S138 3-76 2 7/8 6 шт. (постоянные) Открыть
4 122 TSDС 610SM   S89 3-76 2 7/8 6 шт. (постоянные) Открыть
5 123,8 TSDС 610SM   S119 3-76 2 7/8 6 шт. (постоянные) Открыть
6 126,0 TSDС 610SM   S154 3-76 2 7/8 6 шт. (постоянные) Открыть
7 142,9 TSDС 613SM 5 5/8 S81 3-86 NC31 3 шт. (постоянные) Открыть
8 142,9 TSDС 613SM 5 5/8 S124 3-86 NC31 5 шт. (постоянные) Открыть
9 144,5 TSDС 613SM 5 11/16 S149 3-86 NC31 3 шт. (постоянные) Открыть
10 146 TSDС 613SM   S106 3-86 NC31 3 шт. (постоянные) Открыть
11 146 TSDС 613SM 5 3/4 S127 3-86 NC31 3 шт. (постоянные) Открыть
12 149,2 TSDС 613SM 5 7/8 S82 3-86 NC31 3 шт. (постоянные) Открыть
13 152,4 TSDС 613SM 6 S83 3-86 NC31 3 шт. (постоянные) Открыть
14 155,6 TSDС 613SM 6 1/8 S84 3-86 NC31 3 шт. (постоянные) Открыть
15 168 TSDС 613SM   S107 3-86 NC31 3 шт. (постоянные) Открыть
16 190,5 TSDС 613SM   S151 3-117 4 1/2 9 шт. (постоянные) Открыть
17 214 TSDС 613SM 8 7/16 S144 3-117 4 1/2 9 шт. (постоянные) Открыть
18 215,9 TSDС 613SM 8 1/2 S85 3-117 4 1/2 9 шт. (постоянные) Открыть
19 215,9 TSDС 613SM 8 1/2 S226 3-117 4 1/2 6 шт. (порты) Открыть
20 220,7 TSDС 613SM 8 11/16 S86 3-117 4 1/2 6 шт. (постоянные) Открыть
21 300,0 TSDС 613SM 11 13/16 S189 3-152 6 5/8 9 шт. (постоянные) Открыть
Конструктивные особенности
Долото 114 TSDС 613SM S108

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 117,5 TSDС 610SM S166

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 120,6 TSDС 610SM S138

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 122 TSDС 610SM S89

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 250
alt
Долото 123,8 TSDС 610SM S119

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 8-14
Частота вращения, об/мин до 250
alt
Долото 126,0 TSDС 610SM S154

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 142,9 TSDС 613SM S81

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 142,9 TSDС 613SM S124

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt
Долото 144,5 TSDС 613SM S149

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 146 TSDС 613SM S106

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 146 TSDС 613SM S127

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 149,2 TSDС 613SM S82

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 152,4 TSDС 613SM S83

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 155,6 TSDС 613SM S84

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 8
Расход промывочной жидкости, л/с 14-22
Частота вращения, об/мин до 250
alt
Долото 168 TSDС 613SM S107

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-4
Расход промывочной жидкости, л/с 12-15
Частота вращения, об/мин 60-250
alt
Долото 190,5 TSDС 613SM S151

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Долото 214 TSDС 613SM S144

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Долото 215,9 TSDС 613SM S85

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Долото 215,9 TSDС 613SM S226

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т 0,9-14
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Долото 220,7 TSDС 613SM S86

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 4
Расход промывочной жидкости, л/с 28-40
Частота вращения, об/мин 60-250
alt
Долото 300,0 TSDС 616SM S189

Длинный профиль лопастей долота уменьшает вероятность зарезки долота в боковые стенки скважины. Применение PDC резцов на режущей и калибрующей части повышают износостойкость долота.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ БУРЕНИЯ:
Осевая нагрузка, т до 4
Расход промывочной жидкости, л/с 48-65
Частота вращения, об/мин 60-250
alt
Справочная информация
1. Долота и головки бурильные PDC имеют конструктивные группы по продуктовым линиям:
  • TSD — долото для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDP — долото премиум-класса для бурения вертикальных, горизонтальных и наклонно-направленных скважин;
  • TSDM — долото с матричным корпусом для бурения вертикальных и наклонно-направленных скважин;
  • TSDB — долото бицентричное для бурения с одновременным расширением ствола вертикальных и наклонно-направленных скважин;
  • TSDC — долото для проработки и калибрования скважин;
  • TSDK — долото для зарезки ствола в необсаженной скважине;
  • TSDСВ — головка бурильная для бурения скважин с одновременным отбором керна.
2. Диаметры используемых резцов PDC: 8 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
3. Классификация долот PDC по коду IADC:
Тип корпуса Плотность прекрытия резцов Диаметр резцов, мм Тип профиля долота
M Матричный корпус 1 25%-50% (мягкие породы) 2 16,19.22 1 плоский
2 50%-75% (мягкие породы) 3 10,13 2 короткий
S Стальной корпус 3 75%-90% (средние породы) 3 средний
4 Свыше 90% (средние твердые породы) 4 длинный
4. Насадки сменные:
5. Область применения:
  • S — мягкие породы;
  • SM — мягкие породы с пропластками средней твердости;
  • M — породы средней твердости;
  • MH — породы средней твердости с пропластками твердых.
Серия ТС22
Тип насадки ТС22-7 ТС22-8 ТС22-9 ТС22-10 ТС22-11 ТС22-12 ТС22-13 ТС22-14 ТС22-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС27
Тип насадки ТС27-9 ТС27-10 ТС27-11 ТС27-12 ТС27-13 ТС27-14 ТС27-15 ТС27-16 ТС27-18 ТС27-20
Проходной диаметр,мм 7,1 7,9 8,7 9,5 10,3 11.1 11.9 12,7 14,3 15.9
Серия ТС39
Тип насадки ТС39-12 ТС39-13 ТС39-14 ТС39-15 ТС39-16 ТС39-18 ТС39-20 ТС39-22 ТС39-24 ТС39-26
Проходной диаметр,мм 9,5 10,3 11.1 11.9 12,7 14,3 15.9 17,5 19,1 20,6
Серия ТС0101
Тип насадки ТС0101-7 ТС0101-8 ТС0101-9 ТС0101-10 ТС0101-11 ТС0101-12 ТС0101-13 ТС0101-14 ТС0101-15
Проходной диаметр,мм 5,6 6,4 7,1 7,9 8,7 9,5 10,3 11.1 11.9
Серия ТС0121
Тип насадки ТС0101-17 ТС0101-18 ТС0101-19
Проходной диаметр,мм 17 18 19
7. Конструктивные особенности:
Активные калибрующие резцы

Активные калибрующие резцы обеспечивают хорошую калибровку ствола скважины, снижают вероятность прихвата долота и лучшую защиту диаметра.

Дополнительный ряд алмазного вооружения PDC

Дополнительные резцы улучшают защиту от износа и увеличивают ресурс долота.

Антивибрационная защита долота

Антивибрационные вставки в долоте улучшают его стабилизацию, уменьшая вибрацию, а также риск повреждения режущей структуры, благодаря ограничению боковых перемещений.

Резцы обратной проработки

Резцы обратной проработки (выбуривающие резцы) позволяют долоту прорабатывать при подъеме участки сужения ствола для предотвращения прихвата долота, обеспечивает более быстрый и безопасный подъем.

Опорные вставки

Опорные вставки ограничивают «врезание» долота на забое, уменьшается моментоемкость, улучшается управляемость.

На лопасти корпуса долота PDC методом газопламенного напыления наносится специальное покрытие, которое поглощает ударные нагрузки и улучшает сопротивление коррозии, имеет высокую стойкость к абразивному износу.
